Жична клемна шина (5 зони за подово отопление)

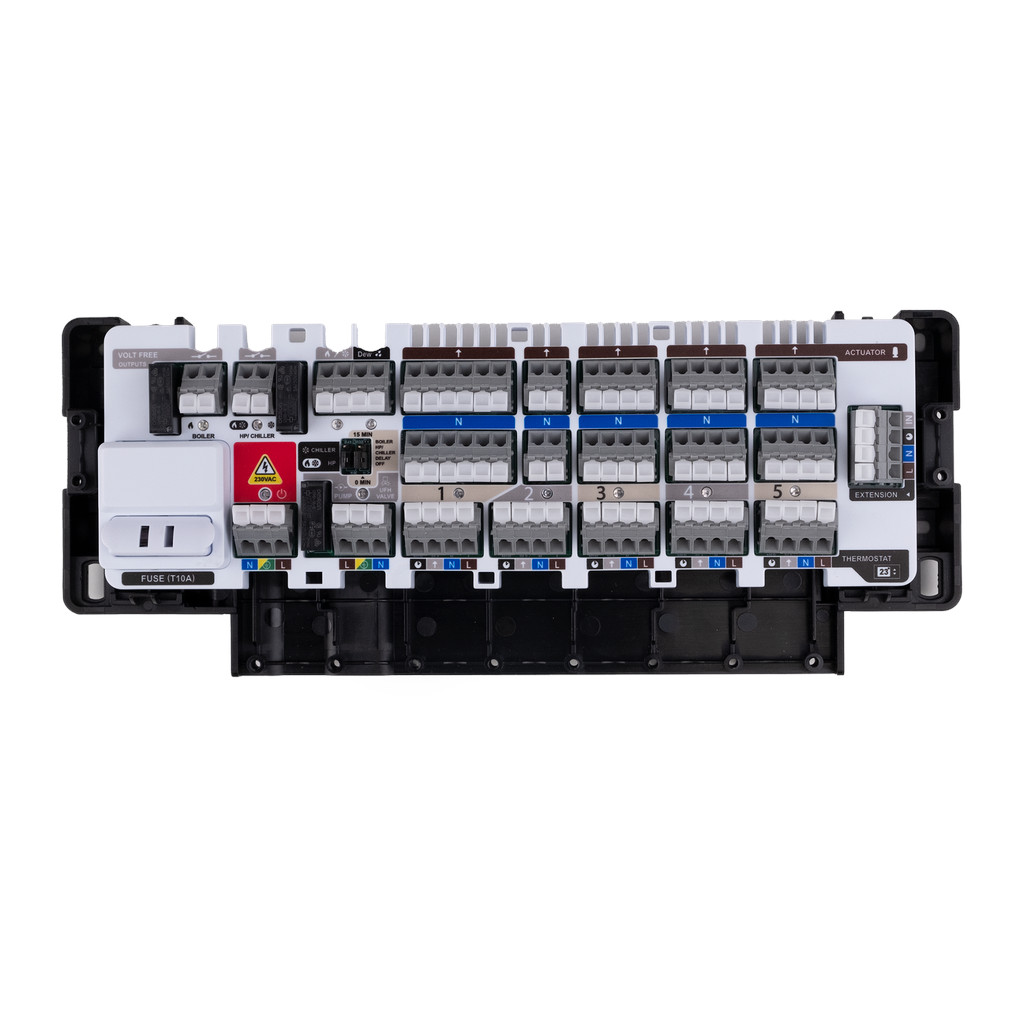

Жична клемна шина Salus CB500 за управление на 5 зони подово отопление с жичен стаен термостат. Вградено управление за помпа, котел и термопомпа.
Клемна шина с 5 зони за управление на подово отопление
Клемната шина Salus CB500 е основен елемент в системата за управление на подово отопление или подово охлаждане. Има вградени модули за управление на източниците на топлина и охлаждане. Клемната шина ви позволява да управлявате до 5 различни зони. Техният брой може да бъде увеличен до 15 зони, с използването на допълнителни разширителни модули Salus CB500X (напр. основна клемна шина CB500 + два разширителни модула Salus CB500X). Всяка отделна зона може да се управлява от стаен термостат. Ако термостатът се захранва с 230 V, то трябва да се вземе директно от клемната шина. Salus CB500 има релета без изходящо напрежение, предназначени за управление на котел или термопомпа. Позволява ви да превключвате инсталацията от отопление в охлаждане и обратно. Клемната шина е оборудвана със захранващи изходи на 230V за помпа и задвижки. Пружинните клеми за връзка осигуряват бързо и удобно окабеляване. Клемната шина е проектирана да работи с нормално затворени задвижки. Може да бъде монтирана както на плоска основа, така и на монтажна DIN шина.
Логика на управление при термопомпа или чилър
Когато свързвате релето за термопомпа или чилър (маркировка HP/CHILLER) към външен източник на топлина / охлаждане, трябва да се обърне внимание на настройката на джъмпера, отговарящ за това реле. Когато джъмперът е на позиция “HP” (фабрична настройка), тогава релето (без напрежение на изхода) се включва или изключва заедно със стайния термостат за отопление или охлаждане. Когато джъмперът е на позиция “CHILLER”, тогава релето (без напрежение на изхода) се включва или изключва само когато клемната шина CB500 е в режим на охлаждане (повече информация има в ръководството към клемната шина) и стайният термостат включва или изключва отоплението / охлаждането.
